TS823-01/01-23/23-HL/HL-2P智能双回路光柱测控仪（咨询电话：13637019378）
一、TS823-01/01-23/23-HL/HL-2P智能双回路光柱控制仪产品概述：

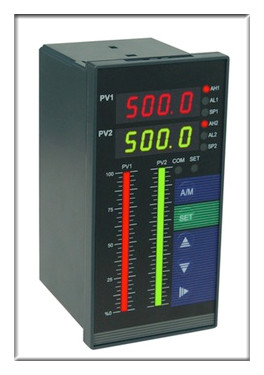

TS823-01/01-23/23-HL/HL-2P双回路数字显示控制仪/光柱显示控制仪采用微处理器进行控制运算。
TS823-01/01-23/23-HL/HL-2P双回路数字显示控制仪/光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。
二、TS823-01/01-23/23-HL/HL-2P智能双回路光柱控制仪主要特点：
1、TS823系列双回路数字显示控制仪/光柱显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。
2、可分别带有两路模拟量变送输出与继电器报警输出，适用于各种测试控制场合
3、TS823系列光柱显示控制仪采用万能输入无跳线设置，使每台仪表仅通过简单快捷的参数设置，即可适配各种分度号。
三、TS823-01/01-23/23-HL/HL-2P智能双回路光柱控制仪主要技术参数：
输入信号 模拟量： 电阻— — 标准热电阻— — Pt100 Cu50等远传压力电阻
电偶— —标准热电偶— — B、S、K、E、J、T等
电流— —0~10mA、4~20mA、0~20mA等— —输入阻抗≤250Ω
电压— —0~5V、1~5V等— —输入阻抗≥250Ω
测量范围 -999~9999字
测量精度 0.2％FS±1字或0.5％FS±1字
分 辨 率 1、0.1、0.01或0.001字
温度补偿 0~50℃
显示方式 • -999-9999测量值显示 • -999-9999设定值显示
• 0-100％测量值光柱显示 • 光电二极管工作状态显示
光柱精度 光柱显示精度为2.5％
控制方式 位式ON／OFF带回差
输出信号 模拟量输出 DC0~10mA（负载能力≤750Ω） DC4~20mA（负载能力≤500Ω）
DC0~5V (负载能力≤250Ω) DC1~5V （负载能力≤250Ω）
开关量输出 继电气控制输出— —继电器ON／OFF带回差
触点容量：AC220V／3A; DC24V／6A（阻性负载）
通讯输出 接口方式--标准串行双向通信接口：RS-485，RS-232C,RS-422等
波 特 率—300~9600bps内部自由设定
馈电输出 DC24V，负载能力≤30mA
控制方式 可选择1~4限控制，LED指示。控制方式为继电器ON／OFF带回差（用户可自由设定）
控制精度 ±1字
报警方式 可选择1~4限报警，LED指示。控制方式为继电器ON／OFF带回差（用户可自由设定）
报警精度 ±1字
温度补偿 0~50℃数字式温度自动补偿
参数设定 面板轻触式按键数字设定 参数设定值断电永久保存 参数设定值密码锁定
保护方式 输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示
输入超／欠量程报警 电源欠压自动复位 工作异常自动复位（Watch dog）
使用环境 环境温度 0~50℃
相对温度 ≤85RH 避免强腐蚀气体
供电电压 常规型：•AC220V+10-15％（50HZ±2HZ线性电源）
特殊性：•AC90~260V—开关电源 • DC24V±2V—开关电源
功耗 •≤5W(AC220V线性电源供电) •≤4W(AC90V~265V开关电源供电)
•≤4W（DC24V开关电源供电）
结构 标准卡入式
重量 •420g（AC220V线性电源供电） •260g（开关电源供电）
四、TS823-01/01-23/23-HL/HL-2P智能双回路光柱控制仪型谱表：
| 型 号 |
代 码 |
说 明 |
| XS - |
TS □□□-□ □ □-□□/□□□-□/□ □-□-□ □ |
|
| 外形尺寸 |
8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横） 80×160mm（竖） |
| 控制作用 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 通讯方式 |
□ |
|
|
|
|
|
|
|
|
|
|
|
参见"通讯方式" |
| 第一路输出方式 |
□ |
|
|
|
|
|
|
|
|
|
|
参见"变送输出方式" |
| 第二路输出方式 |
□ |
|
|
|
|
|
|
|
|
|
参见"变送输出方式" |
| 第一路输入类型 |
□□ |
|
|
|
|
|
|
|
|
参见"输入类型" |
| 第二路输入类型 |
□□ |
|
|
|
|
|
|
|
参见"输入类型" |
| 第一路第一报警方式 |
|
|
|
|
|
|
|
| 无报警（可省略） |
| 位式上限控制/报警 |
| 位式下限控制/报警 | |
| 第一路第二报警方式 |
|
|
|
|
|
|
| 无报警（可省略） |
| 位式上限控制/报警 |
| 位式下限控制/报警 | |
| 第二路第一报警方式 |
|
|
|
|
|
| 无报警（可省略） |
| 位式上限控制/报警 |
| 位式下限控制/报警 | |
| 第二路第二报警方式 |
|
|
|
|
| 无报警（可省略） |
| 位式上限控制/报警 |
| 位式下限控制/报警 | |
| 馈电输出 |
|
|
|
|
| 供电方式 |
|
|
| DC24V供电 |
| AC90～265V供电（开关电源） |
| AC220V供电（线性电源，可省略） | |
| 外形特征 |
|
|
★ 输入类型
|
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
代码 |
输入类型 |
测 量 范 围 |
|
01 |
B |
400～1800 ℃ |
09 |
Pt100.1 |
-99.9～199.9℃ |
17 |
30～350Ω |
-1999～99999 d |
|
02 |
S |
0 ～1600 ℃ |
10 |
Cu50 |
-50.0～150.0 ℃ |
18 |
特 殊 规 格 |
用 户 特 定 |
|
03 |
K |
0 ～1300 ℃ |
11 |
Cu100 |
-50.0～150.0 ℃ |
19 |
4～20 mA开方 |
-1999～99999 d |
|
04 |
E |
0 ～1000 ℃ |
12 |
4～20 mA |
-1999～99999 d |
20 |
0～10mA开方 |
-1999～99999 d |
|
05 |
T |
-200～400 ℃ |
13 |
0～10 mA |
-1999～99999 d |
21 |
1～ 5 V开方 |
-1999～99999 d |
|
06 |
J |
0 ～1200 ℃ |
14 |
1～5 V |
-1999～99999 d |
22 |
0～5 V开方 |
-1999～99999 d |
|
07 |
Wre |
0 ～2300 ℃ |
15 |
0～5 V |
-1999～99999 d |
23 |
可切换输入 |
详见下表 |
|
08 |
Pt100 |
-200～650 ℃ |
16 |
0～20 mA |
-1999～99999 d |
24 |
频率输入 |
0～5kHz |
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
|
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
代码 |
输入类型 |
|
01 |
B |
05 |
T |
09 |
Pt100.1 |
14 |
1～5 V |
18 |
1～ 5V开方 |
|
02 |
S |
06 |
J |
10 |
Cu50 |
15 |
0～5 V |
19 |
0～5V开方 |
|
03 |
K |
07 |
WRe |
12 |
4～20 mA |
16 |
4～20 mA开方 |
|
|
|
04 |
E |
08 |
Pt100 |
13 |
0～10 mA |
17 |
0～10mA开方 |
|
|
★ 变送输出方式
|
选型代码 |
0 |
2 |
3 |
4 |
5 |
8 |
|
输出方式 |
无输出 |
4～20mA |
0～10mA |
1～5V |
0～5V |
特殊规格 |
★ 通讯方式
|
选型代码 |
0 |
2 |
4 |
8 |
9 |
|
通讯方式 |
无通讯 |
RS-232 |
RS-422 |
RS-485 |
特殊规格 |
| ★ 同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。 |
| ★ 注：D423只能做两个报警，即每路各一个报警。 |

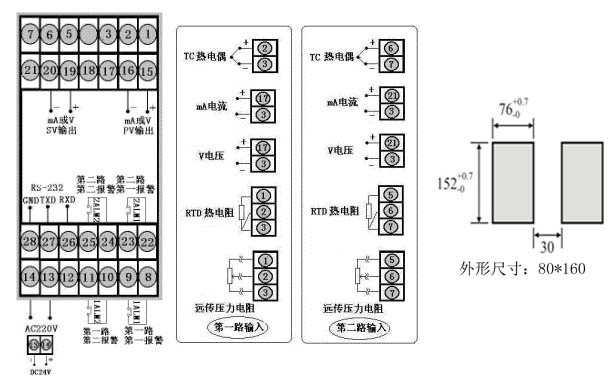

五、TS823-01/01-23/23-HL/HL-2P智能双回路光柱控制仪接线及开孔尺寸：
|
